Project omschrijving

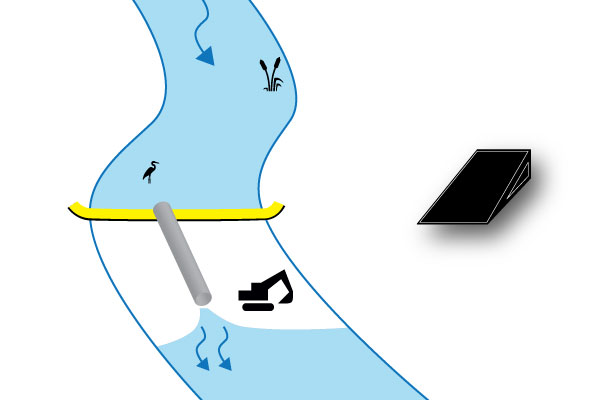

# 1 | Installatie ⊥ loodrecht

Dit is de snelste en meest spectaculaire installatie. De onderdrukzetting van de flexibele kistdammen geschiedt ogenblikkelijk

Water-Gate past op alle rivierbeddingen: dankzij zijn ongelooflijke flexibiliteit volgt de opblaasbare kistdam de oevers en de bodem van de waterloop, ongeacht het reliëf ervan.

Water-Gate garandeert een uitstekende afdichting dankzij de druk die het water uitoefent op het bodemzeil.

kistdam kanaal rivier

Hoe moeten de aftakleidingen worden geïnstalleerd?

  1. Allereerst moet de diameter van de leidingen correct gedimensioneerd zijn, gebaseerd op het waargenomen gemiddelde debiet van de rivier in een vergelijkbare periode.
  2. Wij raden aan om de leidingen onder de Water-Gate© -dam te plaatsen om het nuttige gedeelte en de doorstroming te optimaliseren.
    De gegolfde buizen kunnen aan de rand van de oever worden ingegraven of op een laag punt in het bed worden geplaatst, afhankelijk van de beperkingen van de werkplek.
  3. De buis moet worden ingeklemd met zandzakken of idealiter klei om lekkage aan de basis van de buis tot 2 meter vanaf de voorrand te beperken.
  4. Bedek de klei met rotstuin om de wrijvingskrachten te vergroten alvorens Water-Gate© aan te brengen.
Vastklemmen van een ECOPAL-buis met klei, stroomopwaartse zijde. Einde dat de voorrand van de Water-Gate © flexibele kofferdam krijgt
Over de klei worden stenen geplaatst om de wrijvingskrachten te vergroten en te voorkomen dat de flexibele kofferdam tijdens het onder druk wegglijden.
De Water-Gate © flexibele dam wordt direct in de rivierbedding uitgerold op de klei en stenen op de bodem.

Afneembare overloopstuw en flexibele leidingen voor smalle rivierbeddingen

In het geval van lage stroomsnelheden – minder dan 100l / s | 360m3 / h – Het is mogelijk om de overloopstuw Water-Gate © DS-1200 te gebruiken die direct op de nokrand van de dam is gepositioneerd. De evacuatie wordt uitgevoerd door flexibele polyethyleen buizen met een doorsnede van 450 mm.

Flexibele slangen zijn eenvoudig te installeren, hebben een kleinere voetafdruk en kunnen obstakels omzeilen.

Dit scheelt aanzienlijk in de voorbereidingsfase van de werf.

Flexibele Water-Gate © kofferdam geïnstalleerd op een arm van een bergrivier met de DS-1200 oppervlaktestuw zonder zijn flexibele buis.
De flexibele DP-3075 afvoerslang met een diameter van 450 mm wordt aan de Water-Gate © stuw bevestigd. Daarna rollen we volledig stroomafwaarts uit voordat we het water vullen.
Twee Water-Gate © DP-1200 stuwen parallel geïnstalleerd om de stroomopwaartse stroom van de rivier te kanaliseren.

Hoe voer je de installatie uit?
De fasen van de manoeuvre

  1. Voorbereiding van de installatieruimte
    Verwijder scherpe voorwerpen, verwijder riviermodder / vaas, plaats stenen of zandzakken als de grond glad is om de wrijvingskrachten te vergroten, installeer stops stroomafwaarts als de stroming sterk is, plaats de ballastzakken stroomopwaarts voor de manoeuvre, maak de oevers van de rivier schoon.
  2. Voorbereiding op de oever
    Ontrol en ontvouw de kistdammen en bevestig ze aan elkaar.
  3. Positionering op de rivier
    Als de lengte van een enkele kistdam voldoende is, plaats deze dan direct over de rivier en ontvouw hem. Zoniet, trek dan de voorbevestigde kistdammen over de waterloop met de voorrand uit het water. Centreer de kistdam terwijl u ervoor zorgt dat de uiteinden zich op de oevers bevinden.
  4. Onderdompeling
    Dompel de voorrand onder tot op de waterbodem. Ga op de voorrand staan tot de onderdrukzetting van de kistdam.
  5. Ballast
    Verzwaar de voorrand met ballastzakken of stenen uit de waterloop.
  6. Vastzetting
    Als de oevers verticaal zijn, maak de uiteinden van de kistdam dan vast zodat ze niet in het water vallen.
