Project omschrijving

# 8 | Installatie op drempel – stuw

Hoe een blad water snel afbuigen om werk uit te voeren?

Installatie kan vanaf de wal of op een deel van de drempel.

Deze installatie kenmerkt zich door:

  • een gedeeltelijke afwijking van de stroom
  • een vrij lage bladhoogte

De hoogte van de flexibele kofferdam hangt af van het profiel van de drempel, dat wil zeggen de kruinbreedte en de helling van de bovenstroomse bekleding.

Flexibele bouwkuipen Water-Gate©. Schema van een installatie op een rivierdrempel | Overlaat. Geval # 7

Positionering van flexibele kofferdammen op de drempel

  • Het drempeloppervlak is vaak extreem glad. Voor het leggen van de bouwkuip worden grindblokken of grote stenen op de drempel gelegd om de wrijvingskrachten te vergroten (minimaal 1 zak per 2m).
  • Als de stroming echt te sterk is, worden ankerpunten bij het scharnier geplaatst om te voorkomen dat de kofferdam wegglijdt.
  • De voorrand van de bouwkuip moet in principe hoger zijn dan de bovenstroomse zijde van de drempel. We ballasteren de voorrand om te voorkomen dat de stroming het canvas optilt en vervolgens onder de kofferdam door sijpelt.
Positionering van een flexibele kofferdam op een drempel met een brede kruin. Ballasten van de voorrand en zandzak onder de bouwkuip om de wrijvingskrachten te versterken.
Ballasten van de voorrand van een WA-6050 kofferdam. Doubs-drempel in Dole du Jura.
Water-Gate© WA-6050 kofferdam, waarvan het uiteinde sterft op een vlakke, lage drempel.

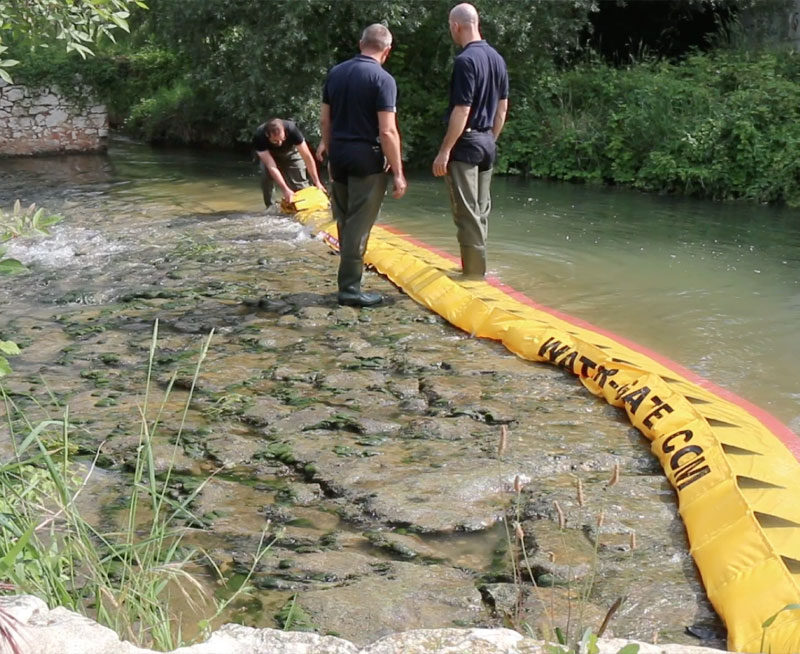

Hoe een rivierdrempel in 3 minuten op te drogen! Model WL-06 met geïntegreerde ballast.
