Project omschrijving

#2 | Afvoer tussen 2 kofferdammen

Water-Gate © installatie met stroomomleiding door ECOPAL © type buis. Stroomopwaarts uitzicht.

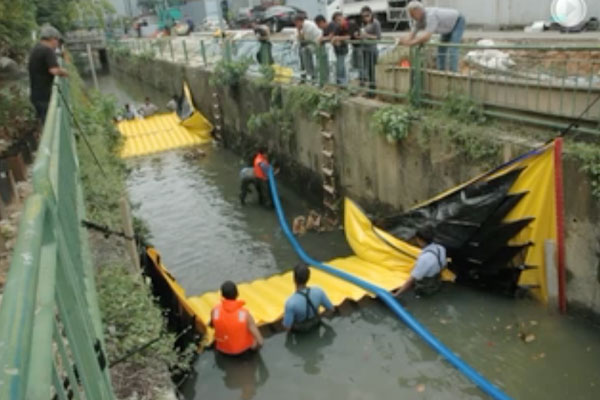

Water-Gate © installatie in een gracht met twee kop-aan-staart kofferdammen. Drogen van het tussenliggende gedeelte door Grundfos pompen.
Installatie van twee Water-Gate © kofferdammen kop aan staart met bypass buis geplaatst op de flexibele dammen.

Kanalen, grachten, kleine rivieren: met deze installatie kunnen grote gebieden worden afgevoerd met een verminderde totale lengte.

Dit type installatie wordt aanbevolen voor smalle, licht glooiende beekjes. De flexibele kofferdammen worden geïnstalleerd door de scharnieren “rug aan rug” te plaatsen.

Verwijder riviermodder / vaas Het is noodzakelijk om de bodem van de rivier, waar de kofferdammen komen te staan, schoon te maken, anders bestaat het risico dat hun stabiliteit bij het vullen in gevaar komt (hydrostatische druk). Als de wrijvingskrachten tussen de achtergrond en de grond onvoldoende zijn, kan de dam gaan slippen.

Kistdam rivier kanaal stroomafwaarts stroomopwaartse installatie

Installatiemethoden afhankelijk van het type beekloop

  1. Installatie in wit water
    We installeren eerst de bovenstroomse kofferdam (zie case #1, verticale kofferdam). De benedenstroomse kofferdam kan doorgaans lager zijn. De stroomopwaartse stroom kan worden omgeleid via een buis die onder de flexibele kistdammen is gelegd of via pompen.
  2. Installatie in stilstaand water
    In kalm water worden de kofferdammen voorgepositioneerd door de voorrand te verankeren op de bodem van het water. Het aanmeren gebeurt met palen die in de metalen ringen op de voorrand zijn geplaatst om beweging van het canvas te voorkomen totdat de kofferdam door pompen volledig onder druk is gezet.
Test van een flexibele Water-Gate bouwkuip © WA-50 door de Tsjechische civiele veiligheid
Water-Gate © flexibele dammen verspreid over twee muren. Hydrostatische druk wordt uitgeoefend op het canvas tegen de muren terwijl het op de grond wordt uitgeoefend.
Water-Gate © flexibele dam tegen een muur. De voorrand is bevestigd met een plank om lekken te verminderen bij het vullen van het water.

Ontwatering / uitputting van de bouwplaats

In de praktijk zijn er over het algemeen 3 fasen.

  1. In het begin zeer geleidelijke daling van het niveau van het te ontwateren gebied. Het kofferdamzeil wordt slechts gedeeltelijk tegen de grond gedrukt, de waterdichtheid is gedeeltelijk, vandaar het belang van een goede ballast op de voorrand.
  2. Vervolgens versnelt de daling van het niveau naarmate de kofferdam druk opbouwt.

  3. Het laatste derde deel is vaak degene die meer pompvermogen vereist, vooral als de hoogte van de kofferdam belangrijk is en de grond poreus is. Er kunnen exsurgences optreden in het te drogen gebied volgens het principe / wet van communicerende vaten.
Voor het pompen drijft het kofferdamdoek op het water. De voorrand is aan de grond bevestigd en geballast.

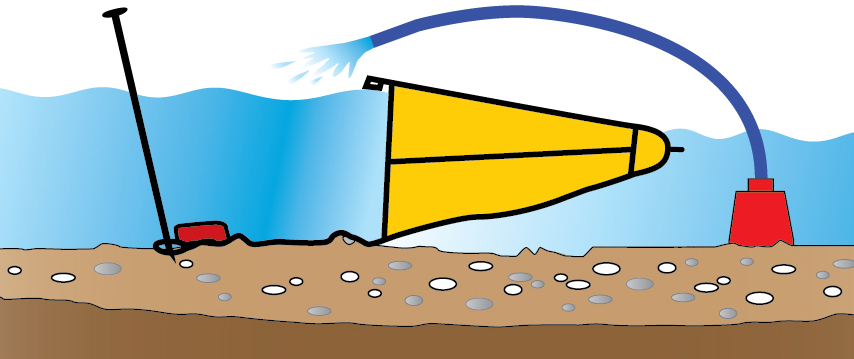

Tijdens het pompen neemt het niveauverschil tussen stroomopwaarts en stroomafwaarts toe. De flexibele dam staat onder druk. Het onderste canvas volgt geleidelijk de bodem van de beek.

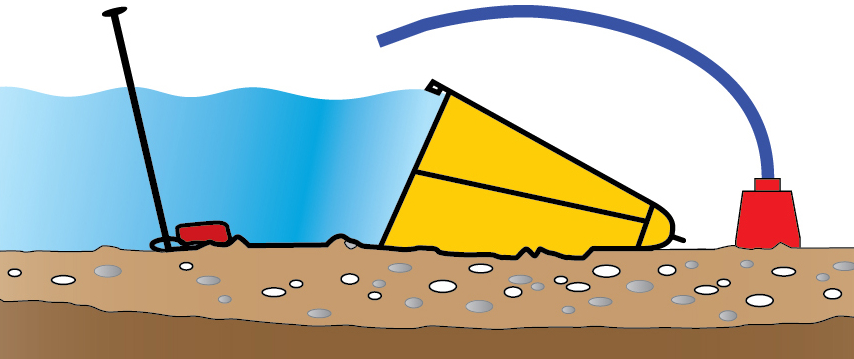

Uitputting van de bouwplaats. De infiltratie onder de kofferdam is afhankelijk van de poreusheid van de bodem en het drukverschil.
